Aydın'da Filiz Ekme Talebi Nereden Doğuyor
Aydın filiz ekme işlerinin arkasında iki somut gerçek var. Birincisi il, Büyük Menderes Grabeni üzerinde oturuyor; Efeler, İncirliova, Germencik ve Nazilli hattındaki yapı stoku için deprem performansı evrak işi değil, saha gerçeği. Bu nedenle perde ekleme, kolon mantolama ve kiriş güçlendirme talebi yoğun. İkincisi ilin üretim yapısı: incir, zeytin ve pamuk üzerine kurulu gıda tesisleri, Germencik-Sultanhisar-Buharkent hattındaki jeotermal santraller, Nazilli çevresindeki tekstil fabrikaları ve Kuşadası-Didim kıyısındaki turizm yapıları sürekli hat değiştiriyor, kat ekliyor. Her büyüme eski betona yeni betonarme bağlamak demek.
Filiz ekme; kürünü yıllar önce tamamlamış mevcut betona, projede tanımlı çapta ve derinlikte nervürlü donatı gömme işidir. Amaç, sonradan dökülecek betonun yükünü bu donatı üzerinden eski kesite aktarmasıdır. Dışarıdan "delik aç, demir sok" gibi görünür; oysa derinlik yanlış seçilirse donatı akma dayanımına ulaşmadan sıyrılır, delik temizliği atlanırsa reçine betona değil toza yapışır, mevcut donatı kesilirse kazanılandan fazlası kaybedilir.
Eskişehir Odunpazarı'ndaki merkezimizden Aydın yaklaşık 450 km. Bu mesafeyi tek seferde bitecek iş planıyla gidiyoruz: ekipman, kimyasal kartuş, yedek uç ve karot bilezikleri araca önceden yüklenir. Efeler, Nazilli, Söke, Çine, Kuşadası, Didim, Germencik, Koçarlı ve Bozdoğan düzenli çalıştığımız noktalar.
Filiz Ekme ile Kimyasal Ankraj Aynı Şey Değildir
İkisinde de mevcut betona kimyasal reçineyle çubuk gömülür, adımlar benzeşir. Ayrım hesap mantığındadır. Kimyasal ankrajda genellikle dişli saplama kullanılır; hesap, ankrajın çekme-kesme kapasitesi ve beton koni kopması üzerinden yürür. Makine ayağı, korkuluk ve konsol bağlantılarında tercih edilir. Filiz ekmede ise nervürlü inşaat demiri kullanılır ve beklenen şey, ekilen donatının yeni betonla birlikte tek parça bir betonarme eleman gibi davranmasıdır. Filiz bir bağlantı elemanı değil, donatının devamıdır.
Bu fark doğrudan derinliğe yansır. Ankrajda gömme derinliği çubuk çapının 8-12 katıyla sınırlı kalabilirken, filizde kenetlenme (aderans) boyu aranır; bu da tipik olarak çap çarpı 15 ile çap çarpı 20 aralığına çıkar. Aynı Ø16 donatı için ankraj mantığıyla 160 mm yeterli görünürken, filiz mantığında 240-320 mm derinliğe inersiniz. Ürün ve uygulama ayrıntıları için filiz ekme ve kimyasal dübelaj sayfamıza, saplama esaslı bağlantılar için Aydın kimyasal ankraj sayfamıza bakabilirsiniz.
Kimyasal seçimi de rastgele olmaz. Filizde tercihimiz, sürünme (creep) davranışı iyi ve çatlamış betonda kullanım onayı bulunan epoksi esaslı kartuşlardır. Vinilester ürünler hızlı kürlenir ve montaj işlerinde işe yarar; ancak taşıyıcı sisteme kalıcı yük aktaran filizlerde uzun süreli yük altındaki kararlılık belirleyicidir. Ürünün onay dokümanında filiz (post-installed rebar) uygulaması için ayrı bir performans tablosu bulunması ilk şartımızdır.
Delik Çapı ve Ekim Derinliği: Sahada Kullandığımız Ölçüler
Delik çapı, donatı çapından 4-8 mm büyük seçilir; bu boşluk reçinenin donatıyı çepeçevre sarması içindir. Çok dar delikte reçine filmi incelir ve sürekli bir bağ oluşmaz; çok geniş delikte reçine kalınlığı artar, kürlenmede büzülme ve iç gerilme sorunları çıkar. Sahada başvurduğumuz çerçeve şudur, kesin değer her zaman projeden ve kartuşun onay tablosundan okunur:
- Ø12 donatı: 16 mm delik, tipik ekim derinliği 180-240 mm
- Ø14 donatı: 18 mm delik, tipik ekim derinliği 210-280 mm
- Ø16 donatı: 20 mm delik, tipik ekim derinliği 240-320 mm
- Ø20 donatı: 25 mm delik, tipik ekim derinliği 300-400 mm
- Ø25 donatı: 32 mm delik, tipik ekim derinliği 375-500 mm
- Ø32 donatı: 40 mm delik, tipik ekim derinliği 480-640 mm
Bu değerleri aşağı ya da yukarı çeken ilk değişken mevcut betonun sınıfıdır. Proje C30 yazıyor olabilir; ama Nazilli'de 1970'ler yapımı bir fabrika kolonunda ölçülen dayanım C20'nin altına düşebiliyor. Beton sınıfı düştükçe aderans düşer, aynı donatıyı tutturmak için derinlik artar. Bu yüzden beton sınıfını tahminle geçmiyoruz; gerektiğinde karot ile numune alıp basınç dayanımını laboratuvarda tespit ettiriyoruz. C25, C30 ve C35 arasındaki fark, ekim derinliğinde onlarca santimetreye karşılık gelir.
İkinci değişken donatının çekme mi basınç mı aktardığıdır; akma dayanımını görecek bir kolon filiziyle, yalnız kesme aktaran bir bağlantı filizi aynı derinlikte olmaz. Üçüncüsü kenar mesafesidir: beton kenarına fazla yakın ekilen filiz, yük altında betonu koni halinde koparıp çıkarır.
İlave Kat, Perde Ekleme ve Kolon-Kiriş Güçlendirmesi
Aydın'da en sık karşılaştığımız senaryo, mevcut betonarme binaya kat ilavesi ve buna eşlik eden güçlendirme. İşleyiş şöyledir: mevcut kolonun üst kotunda beton yüzeyi pas payına kadar sıyrılır, mevcut donatı ortaya çıkarılır, ilave kat kolonunun donatı düzenine karşılık gelecek filizler ekilir. Kritik nokta, filizlerin mevcut donatı akslarıyla uyumlu olması ve etriye düzenini bozmamasıdır. Delme öncesi Ferroscan ile tarama yapıp boyuna donatı ve etriye hatlarını yüzeye işaretliyoruz.
Perde ekleme daha zahmetlidir. Yeni perdenin mevcut kirişe, döşemeye ve temele ayrı ayrı bağlanması gerekir; üç farklı yüzeyde, farklı çap ve sıklıkta filiz düzeni kurulur. Perde-döşeme birleşiminde çoğunlukla iki sıra halinde Ø12-Ø16 filiz, temel birleşiminde daha kalın ve derin filizler kullanılır. Mevcut yüzeyin pürüzlendirilmesi de şarttır; düz sıvalı yüzeye dökülen beton, filizler kusursuz olsa bile ara yüzeyde kayma düzlemi bırakır.
Kolon ve kiriş güçlendirmesinde filiz, mantolama donatısını mevcut kesite bağlar. Karbon fiber çözümü gereken durumlarda yapısal güçlendirme ve CFRP mantolama uygulamasıyla filiz ekimini aynı iş programına yazıyoruz. Güçlendirilen bina çoğu zaman boşaltılmadığı için titreşimsiz ve tozsuz çalışma burada tercih değil zorunluluktur; kesim gereken yerlerde su soğutmalı, elmas soketli ekipmanla ilerliyoruz.
Aydın'a Özgü Saha Şartları: Jeotermal Sıcaklık, Kıyı Nemi, Gıda Hijyeni
Germencik, Sultanhisar ve Buharkent hattındaki jeotermal santrallerde filiz ekmenin kendine has bir zorluğu var: beton yüzey sıcaklığı. Buhar hatlarına, ayrıştırıcılara ve pompa kaidelerine yakın kesitlerde yüzey sıcaklığı normalin belirgin şekilde üzerinde seyredebiliyor. Epoksi reçinelerin taşıma kapasitesi sıcaklıkla düşer; ürünün uzun süreli servis sıcaklığı ve cam geçiş sıcaklığı (Tg) değeri bu tesislerde kartuş seçiminin ilk kriteridir. Sıcak yüzeyde jelleşme süresi de kısalır.
Kuşadası ve Didim'deki kıyı yapılarında sorun ters yönden gelir: klorür ve nem. Deniz havasına açık kesitlerde mevcut donatıda korozyon, pas payında kabarma ve dökülme sık görülür. Böyle bir kesite filiz ekmeden önce korozyonlu bölge temizlenir ve gerekirse kesit onarılır; çürümüş pas payına ekilen filiz kağıt üstünde sağlamdır, sahada değildir. Kıyıda delik içi rutubetli olabildiği için ıslak delikte kullanım onayı bulunan kimyasalı tercih ediyoruz.
Zeytinyağı fabrikaları ile incir ve kuru meyve işleme tesislerinde mesele hijyen ve takvimdir. Üretim hattının yanında toz kaldırmak kabul edilmez; su soğutmalı çalışma, vakumlu toz toplama ve alanın brandayla izole edilmesi standart uygulamamızdır. Zeytin ve incir sezonu tesislerin en yoğun dönemi olduğundan işleri sezon dışına yazıyoruz; aynı mantıkla Kuşadası ve Didim'deki otel işleri Kasım-Mart aralığına planlanır. Bu üretim yapısının delme-kesme işlerine nasıl yansıdığını tarım, turizm ve tekstil odaklı blog yazımızda ayrıntılı anlattık.
TS 500 ve Deprem Yönetmeliği Çerçevesi
Filiz ekme, keyfe göre yapılan bir tamir değil, projeye tabi bir imalattır. TS 500 betonarme yapıların kenetlenme boyu ve donatı düzeni esaslarını tanımlar; ekilen filizin de bu kenetlenme mantığını sağlaması beklenir. Türkiye Bina Deprem Yönetmeliği mevcut binaların değerlendirilmesini ve güçlendirilmesini ayrı bir bölümde ele alır; filizin çapı, derinliği, aralığı ve kimyasalın onay sınıfı proje müellifince belirlenir. Bizim rolümüz nettir: projeyi biz yazmayız, eksiksiz uygularız. Detay paftası yoksa ve iş taşıyıcı sistemi ilgilendiriyorsa, statik proje müellifi devreye girmeden delik açmayız.
Uygulama boyunca kayıt altına aldığımız kalemler, denetim tarafının da beklediği kalemlerdir:
- Ekilen filizlerin adedi, çapı, ekim derinliği ve aks aralığı
- Kullanılan kimyasalın markası, kartuş partisi ve son kullanma tarihi
- Uygulama anındaki beton yüzey sıcaklığı ve buna karşılık gelen kürlenme süresi
- Delik temizliğinin (hava-fırça-hava döngüsü) tamamlandığına dair kontrol kaydı
- İstenmesi halinde numune filizlerde hidrolik kriko ile çekme (pull-out) testi ve yazılı sonuç
Uygulama Disiplini: Temizlik, Enjeksiyon, Kürlenme
En sık yapılan hata delik temizliğidir. Darbeli matkapla açılan delikte çeperde ince bir beton unu tabakası kalır; alınmazsa reçine betona değil toza yapışır ve ölçülen aderans dayanımı ciddi biçimde düşer. Sabit protokolümüz şudur: yağsız basınçlı hava ile dipten ağıza iki kez üfleme, delik çapına tam uyan çelik tel fırça ile iki kez fırçalama, ardından yeniden iki kez üfleme. Küçük gelen fırça çepere değmez, işlem hükümsüz sayılır.
Enjeksiyon her zaman delik dibinden başlar; derin deliklerde uzatma hortumu ve piston tıpası kullanılır, tabanca geri çekilerek ilerlenir ki hava boşluğu kalmasın. Kartuşun ilk çıkışındaki 10-15 cm reçine ıskartaya atılır, çünkü iki bileşen ilk anda tam karışmaz. Delik hacminin üçte ikisi dolunca donatı döndürülerek itilir; ağızdan reçine taşması, deliğin tam dolduğunun kanıtıdır.
Kürlenmede iki süreyi karıştırmamak gerekir. Jelleşme süresi donatıyı yerleştirmek için elinizde kalan süredir; dolduktan sonra donatıyı oynatmak bağı kalıcı olarak bozar. Tam kürlenme süresi ise filizin tasarım yükünü taşıyabilir hale gelmesi için beklenen süredir ve hava sıcaklığına değil beton yüzey sıcaklığına bağlıdır. Aydın'ın yaz sıcağında bu süre kısalırken, Çine ve Karacasu tarafındaki kış sabahlarında belirgin biçimde uzayabilir; süre iş programına baştan yazılır.

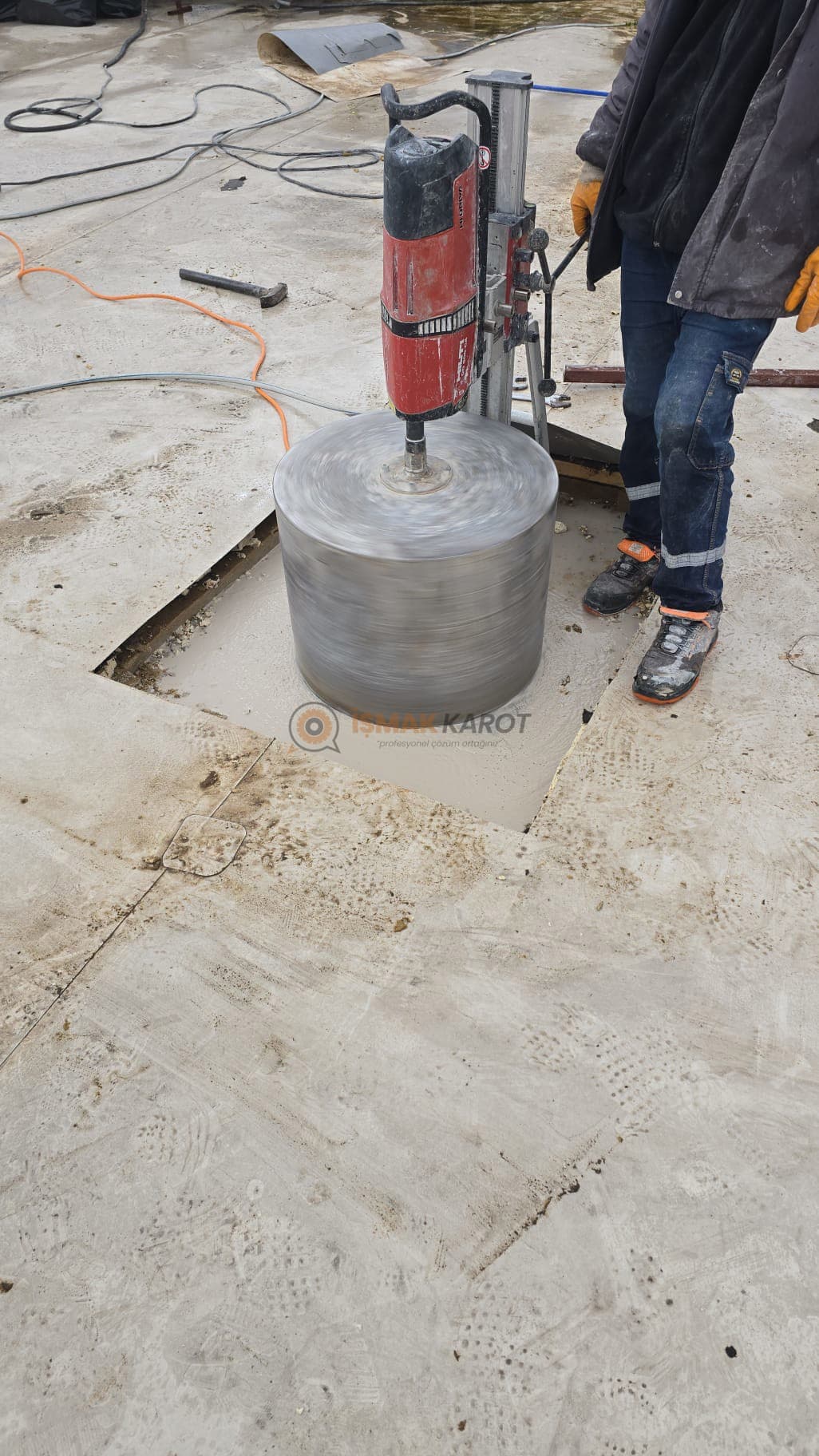

Filiz deliklerinin bir bölümü darbeli matkapla açılır; donatı yoğun bölgelerde veya büyük çaplarda titreşimsiz karot yöntemine geçiyoruz. Karotla açılan delikte çeper pürüzsüz olur; bu durumda ürünün karot deliği için deklare ettiği düşük aderans değerleri kullanılır ya da özel çırpma fırçasıyla çeper pürüzlendirilir. Bu ayrımı bilmeden karotla filiz eken uygulamacı hesabın altında kalır. Aynı sahadaki boşluk açma ve kesim işlerini tek ekiple koordine ediyoruz; Aydın karot hizmetlerimiz filiz ekimiyle çoğu projede yan yana yürüyor. Komşu ilde aynı hizmet için Eskişehir filiz ekme sayfamıza bakabilirsiniz.
Sık Sorulan Sorular
Aydın'da filiz ekme fiyatı neye göre belirlenir?
Fiyatı belirleyen kalemler; filiz adedi, donatı çapı ve ekim derinliği, mevcut beton sınıfı ile donatı yoğunluğu, kullanılan kimyasalın tipi (ıslak delik ve yüksek sıcaklık onayı var mı), çalışma yüksekliği, ayrıca çekme testi ve raporlama istenip istenmediğidir. Ø12 filizle Ø25 filiz arasında hem delme süresi hem kimyasal sarfiyatı katlanır. Bu yüzden telefonda rakam söylemiyoruz; ücretsiz keşifte ölçü alıp yazılı teklif veriyoruz.
Filiz ekme derinliği nasıl belirleniyor, standart bir değer var mı?
Tek bir standart değer yok. Derinlik; donatı çapı, betonun basınç dayanımı, filizin çekme mi kesme mi aktardığı, kenar mesafesi ve kimyasalın onay tablosundaki aderans değerlerine göre belirlenir. Pratikte çap çarpı 15 ile çap çarpı 20 aralığı sık görülür; Ø16 için yaklaşık 240-320 mm. Güçlendirme işlerinde bu değer projeden okunur, sahada tahminle seçilmez.
Filiz ektikten sonra betonu ne zaman dökebiliriz?
Kullanılan kimyasalın tam kürlenme süresi dolmadan üzerine beton dökülmez. Süre, ürün tipine ve beton yüzey sıcaklığına göre değişir: ılık havada birkaç saat yeterli olabilirken, kış sabahlarında epoksi esaslı ürünlerde 12-24 saate hatta üzerine çıkabilir. Ekibimiz işe başlamadan hangi ürünle çalışılacağını ve kaç saat bekleneceğini net söyler, iş programı buna göre kurulur.
Jeotermal tesis gibi sıcak ortamlarda filiz ekilebilir mi?
Ekilebilir, ancak kimyasal seçimi değişir. Standart kartuşların taşıma kapasitesi yüksek servis sıcaklığında düşer; üreticinin uzun süreli sıcaklık onay tablosuna bakar, gerekiyorsa yüksek sıcaklık performansı deklare edilmiş epoksi kullanırız. Sıcak yüzeyde jelleşme süresi kısaldığı için donatı hazır bekletilir. Germencik ve Buharkent hattındaki tesislerde yüzey sıcaklığını ölçmeden kartuş açmıyoruz.
Delme sırasında mevcut donatıya denk gelirse ne yapıyorsunuz?
Delme öncesi Ferroscan ile tarama yapıp donatı ve etriye hatlarını yüzeye işaretliyor, filiz düzenini bu haritaya göre kaydırıyoruz. Yine de beklenmedik bir donatıya denk gelinirse delik durdurulur, nokta birkaç santim kaydırılır ya da ilerlemenin statik açıdan uygunluğu proje müellifine sorulur. Mevcut donatıyı habersiz kesip devam etmek bizde yoktur.
Ekilen filizlerin sağlamlığı test edilebiliyor mu?
Evet. Hidrolik çekme krikosu ve manometreyle numune filizlere pull-out testi uygulanır; belirlenen test yükünde sıyrılma veya deplasman olup olmadığı izlenir. Sonuçları uygulanan yük değerleriyle birlikte yazılı raporla teslim ediyoruz.
Efeler, Nazilli, Söke, Çine, Kuşadası, Didim, Germencik, Koçarlı ve Bozdoğan çevresinde ilave kat, perde ekleme, güçlendirme ya da sanayi kaynaklı bir filiz ekme işiniz varsa önce yerinde bakalım. Hilti ve Husqvarna ekipman parkımız, Ferroscan taramamız ve sigortalı ekibimizle geliyor, 20 yılı aşkın saha tecrübemizin ardından ölçüye dayalı yazılı teklif sunuyoruz. Ücretsiz keşif için 0530 030 50 26 numarasından bize ulaşabilirsiniz.
